Correction du TP sur la conduction électrique
Proposition de correction :
Le principe est que les idées s'enchaînent et que les conclusions tirées permettent de répondre au problème posé. Une attention particulière est demandée quant à la présentation d'un grand nombre de test (recours au tableau). Attention également à bien présenter les résultats avant les conclusions.
Problème : Est-ce que seuls les métaux sont conducteurs de l'électricité ?
Protocole : Pour le matériaux à tester, nous allons les placer dans un circuit série dans lequel se trouve une lampe, un ampèremètre et un générateur afin de mesurer l'intensité du courant électrique qui circule dans le matériau.

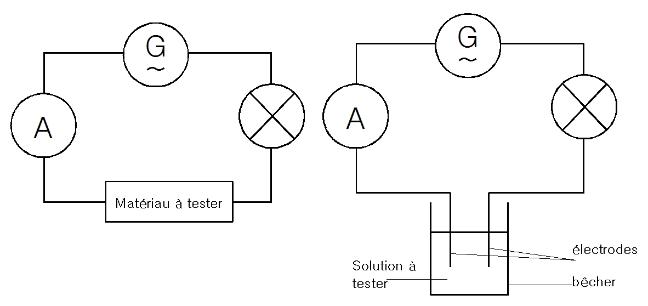

Schéma :
Ce qu'on attend de l'expérience : Si l'ampèremètre indique une valeur non nulle, on peut dire que le matériau testé est conducteur. La valeur de l'intensité pourra nous indiqué la plus ou moins grande conductivité du matériau.
Résultats :
|
Matériaux
|
Résultats
|
Conclusions
|
|
|
|
lampe
|
ampèremètre
|
|
|
1) Cuivre
|
Allumée
|
I = 101,4 mA
|
le Cuivre est conducteur
|
|
2) Fer
|
Allumée
|
I = 102,3 mA
|
Le Fer est conducteur
|
|
3) Zinc
|
Allumée
|
I = 101,5 mA
|
Le Zinc est conducteur
|
|
4) Aluminium
|
Allumée
|
I = 101,1 mA
|
L'aluminium est conducteur
|
|
5) Sel poudre
|
Éteinte
|
I =0 mA
|
Le sel est isolant
|
|
6) Sucre poudre
|
Éteinte
|
I = 0 mA
|
Le sucre est isolant
|
|
7) Fer poudre
|
Allumée
|
I = 101,6 mA
|
Le fer en poudre est conducteur
|
|
8) Sulfate de cuivre poudre
|
Éteinte
|
I = 0 mA
|
Le sulfate de cuivre est isolant
|
|
9) Graphite
|
Allumée
|
I = 100,9 mA
|
Le graphite est conducteur
|
|
10) Eau distillée
|
Éteinte
|
I = 0 mA
|
L'eau distillée est isolante
|
|
11) Eau salée
|
Allumée
|
I = 67,4 mA
|
L'eau salée est conductrice
|
|
12) Eau sucrée
|
Éteinte
|
I = 4,7 mA
|
L'eau sucrée est conductrice
|
|
13) Solution de sulfate de cuivre
|
Allumée
|
I = 58,4 mA
|
La solution de sulfate de cuivre est conductrice
|
|
14) Eau du robinet
|
Éteinte
|
I = 4,4 mA
|
L'eau du robinet est conductrice
|
Conclusion : Les métaux sont conducteurs de l'électricité mais ils ne sont pas les seuls puisque certaines solutions sont conductrices également.
