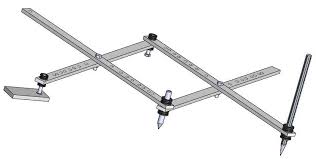

S23-3 : Fabriquer un pantographe
Par JOEL TAPIE, publié le lundi 17 juillet 2023 11:03 - Mis à jour le jeudi 13 février 2025 08:21
L'objectif de cette séance est de fabriquer un pantographe répondant au cahier des charges.
| Travail à faire |
1 - Réaliser un schéma (à la règle, propre, avec une légende) en deux dimensions, vue de dessus à l’échelle 1/2 du pantographe. Les liaisons mécaniques "pivot" doivent apparaître dans votre dessin.
2 - Compléter le tableau de nomenclature.
3 - Calculer et marquer les endroits à percer et à découper sur les segments fournis
4 - Découper
5 - Percer
6 - Assembler les composants avec la visserie.
| J'ai réussi si ... |
- je sais identifier les différentes pièces de mon objet.
- je sais respecter le cahier des charges.
- je sais respecter les procédures d'utilisation des outils.
- je sais respecter les consignes de sécurité.
- je sais adopter une attitude responsable avec les outils.
| Ressources |
- Tableau des liaisons mécaniques et de leur symbole
- Tableau de nomenclature
- Fiches de poste des outils de l’atelier
- Segments de matériaux
- Visserie
- Équipements de Protection Individuelle (EPI)
- Scie à main et massicot
- Mini-perceuse
